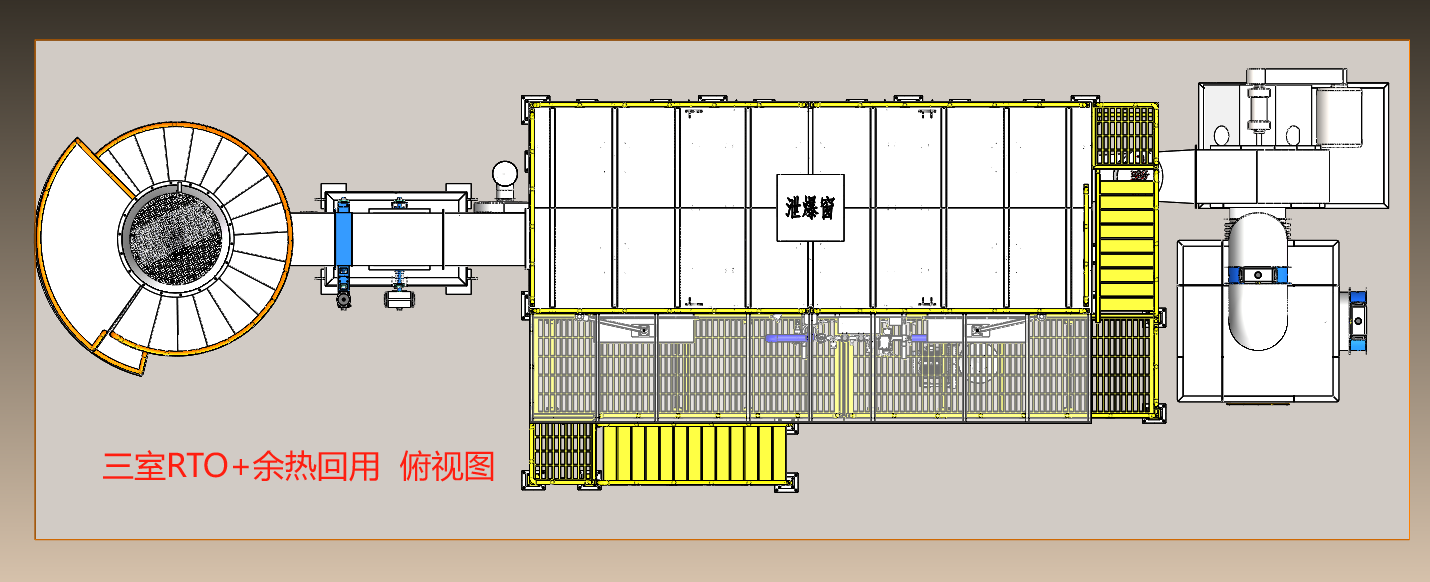

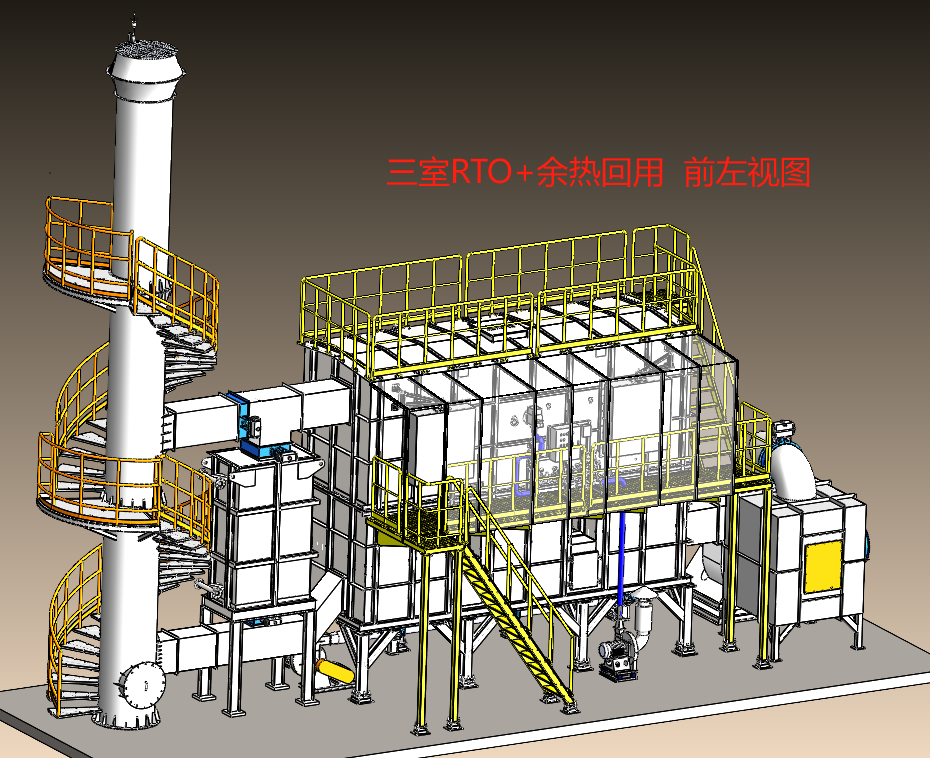

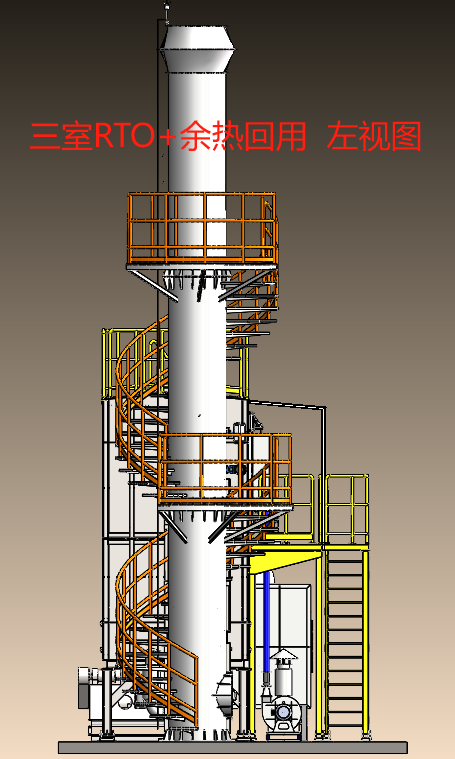

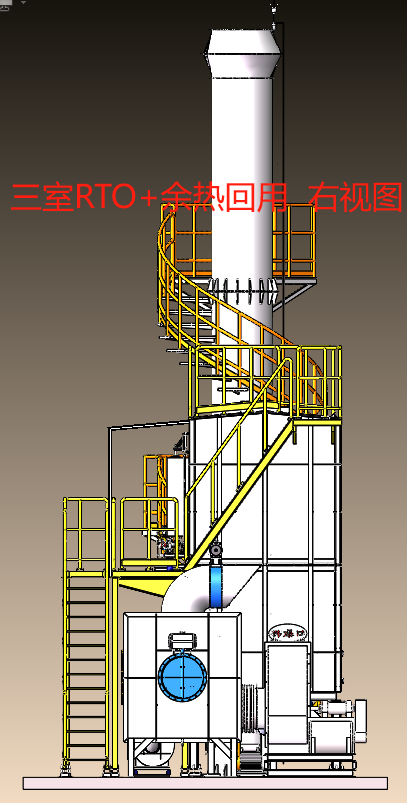

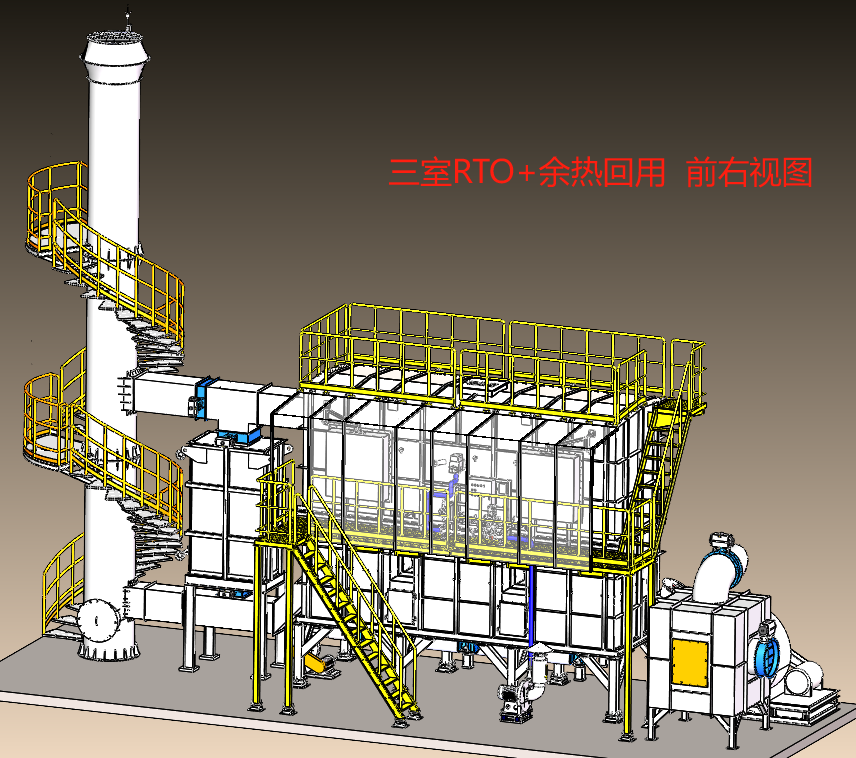

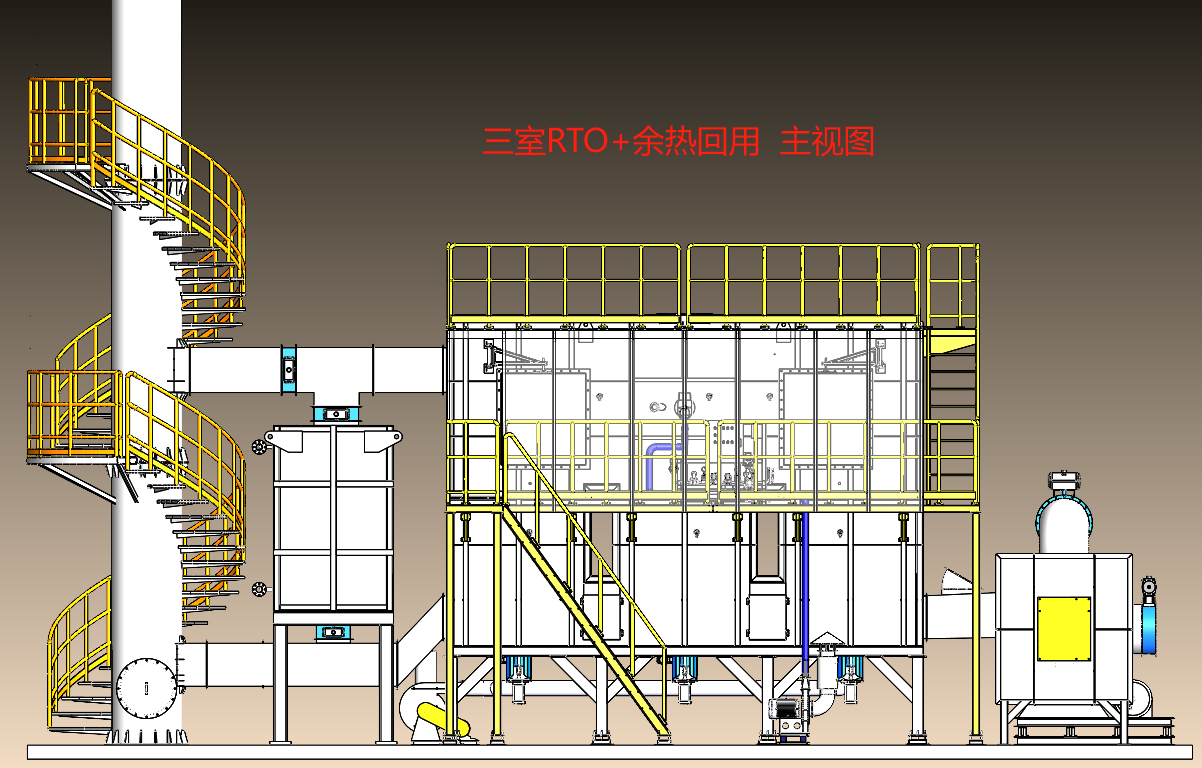

三室RTO蓄热式焚烧炉设备结构

　　RTO炉体

　　炉体由二个或多个蓄热室加一个燃烧室组成。蓄热室分别执行预热、吹扫、蓄热等功能，轮流进行。壳体由6mm碳钢板制造（表面喷砂），外表面设加强筋，壳体良好密封，外表面涂装耐热漆。

　　RTO炉体保温

　　炉体燃烧室及蓄热室内保温采用耐火硅酸铝纤维，耐热1200℃，绒重192kg/m3，厚250mm。内保温共二层，其中含一层陶瓷纤维毡及一层陶瓷纤维模块。陶瓷纤维模块内设置耐热钢骨架，用锚固件固定在炉体壳体上，外表面涂敷耐1温抹面。炉体外表温度环境温度+25度且不大于60℃。

　　RTO陶瓷蓄热体

　　陶瓷蓄热体采用蓝太克MLM新型技术。MLM填料由多层齿状陶瓷片组合而成，它独特的结构设计既具有传统蜂窝陶瓷比表面积大，1热容、快传热、压1，抗污堵的特点，又具有传统的矩鞍环等散装陶瓷填料蓄热性能好、易成型等优点。

　　RTO燃烧系统

　　采用麦克森/北美工业燃烧器。系统包括燃烧控制器、火焰检测器、1压点火器及相应的阀门组合。炉膛内1温传感器能反馈炉膛温度信息，用来控制燃烧器的供热能力，从而稳定炉膛温度在800℃左右。

　　RTO风向切换阀

　　RTO风向切换阀门全部采用直推式盖板阀门，阀门1度1，泄漏量小（≤1%），寿命长（可1100 万次），启闭迅速（1s），运行可靠。执行机构采用气动执行器，包括电磁阀和气缸，气动执行机构压缩空气压力为0.4～0.6MPa。

　　RTO控制系统

　　本系统采用西门子的PLC可编程控制。系统主要由调节对象（炉温）、检测元件（测温仪表）、调节器和执行器组成。控制柜安装人机界面（HMI）设备，作现场操作提示、故障报警、运行参数显示、控制参数设定及设备控制。
